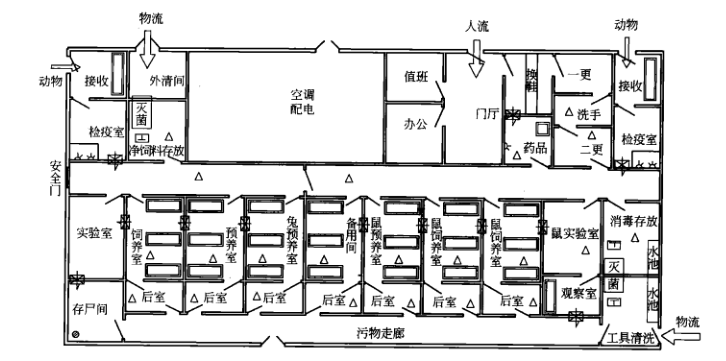

具體動物房設計案例見圖1
一、動物房物流設計要遵循人、物流分開的原則
1、實例中工器具、籠具、飲水瓶、鋪墊物等由東面偏南經脫外包后進入清洗間清洗，然后通過雙扉滅菌柜滅菌后傳人10萬級潔凈存放間，通過10萬級潔凈走廊分送到各工作間和飼養室。受到污染的籠具、鋪墊物等由飼養室后室的傳遞窗送到污物走廊，集中收集后送到清洗間。整個物流采用單向流形式受到污染的物品不得返流。
2、飼料由外清間脫外包，經雙扉滅菌柜滅菌后送入凈飼料存放間
3、外來動物由動物接受室進入，經檢疫、觀察合格后由傳遞窗傳入潔凈區預養室。做過實驗后的動物尸體由傳遞窗送入存尸間，再集中收集送出焚燒。
二、平面布置設計
1、動物房前半部為人凈、物凈及接受動物的區域。在靠近接受室旁邊設立檢疫室，對外來的動物進行隔離檢疫，判定其健康狀況，以保證實驗動物的安全性和實驗數據的準確性。
2、每類動物的飼養、實驗相對集中，即小鼠預養室、飼養室和實驗室按單向流布置在一起，豚鼠預養室、飼養室和實驗室按單向流布置在一起。做到實驗動物由預養室、飼養室內的傳遞窗傳入實驗室，避免了實驗動物因經過潔凈走廊而產生的污染。預養室目的是使動物恢復體力并適應新的環境。
3、預養室和飼養室均設有后室，為污染的物品傳到污物走廊起到緩沖作用，保證了飼養室的潔凈環境，并使其他動物不受干擾。
4、豚鼠和小鼠的實驗室均設有動物觀察室，可避免用藥后的動物不受外界的干擾，確保實驗數據的真實性。觀察室后面設有存尸間，殺死后的動物尸體由傳遞窗經污物走廊傳人存尸間，避免動物尸體返流造成污染。
5、動物房的南面設置一污物走廊，用于收集和輸出動物尸體及污物。此走廊通過傳遞窗與潔凈區相通。動物預養室、飼養室內設置氨濃度檢測裝置。
6、潔凈區凈化級別為10萬級，預養室、飼養室、實驗室的凈化空氣只送不回，采用全新風形式，室內風壓由高到低形成梯度，即:潔凈走廊→飼養室→后室→排出。
